СТАТИЯ № 128 | Подова пружина: Хидравлична динамика, механика на затваряне и структурна интеграция в съвременните врати
СТАТИЯ № 128 | Подова пружина: Хидравлична динамика, механика на затваряне и структурна интеграция в съвременните врати

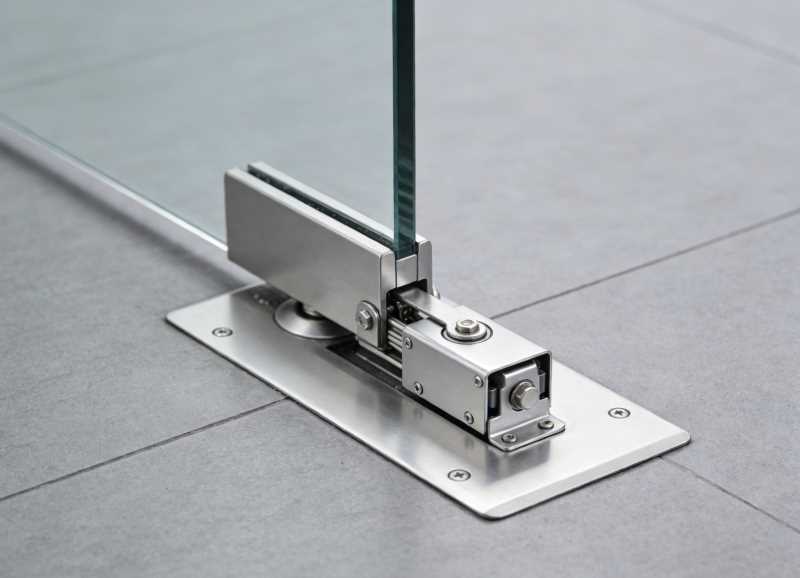

The Подова пружина заема единствено място в архитектурния обков, представлявайки сливането на структурното инженерство, хидравличната динамика и прецизното производство. За разлика от повърхностно монтираните затварящи устройства за врати, които се закрепват видимо към горната част на вратата или рамката, подовата пружина е напълно скрит модул, вграден директно в подовата настилка, като само горният шарнирен шарнир и свързващият шпиндел са видими над нивото на готовия под. Това подземно разположение подлага подовата пружина на уникален набор от инженерни предизвикателства: тя трябва да генерира достатъчен въртящ момент на затваряне, за да контролира тежки стъклени или дървени врати с тегло до няколкостотин килограма, да поддържа постоянна производителност при големи температурни колебания, които променят вискозитета на хидравличната течност, да е устойчива на проникване на подпочвени води и корозия и да поема структурното отклонение на околната бетонна плоча - всичко това, като същевременно работи безшумно през милиони цикли без достъп за поддръжка. Разбирането на подробните механични принципи, които управляват работата на пружинния подов затварящ механизъм, е от съществено значение за проектантите, строителните инженери и монтажниците, които изискват безупречна работа от напълно безрамкови стъклени входове, търговски фоайета с висок трафик и реставрации на сгради с историческо наследство, където видимият обков е архитектурно неприемлив.
Проектиране на хидравличната верига и характеристики на демпфиране
Хидравличната система в рамките на Подова пружина е шедьовър на миниатюрната флуидна динамика. В основата си се крие прецизно изработено бутало, което се движи линейно в запечатан цилиндър, докато вратата се върти. Цилиндърът е запълнен със специално формулирано хидравлично масло, чийто индекс на вискозитет определя температурната чувствителност на затварящия механизъм. Когато вратата се отваря, буталото измества маслото през мрежа от прецизно калибрирани отвори и възвратни клапани. По време на цикъла на затваряне, силата на пружината задвижва буталото в обратна посока, принуждавайки маслото обратно през отделен кръг от регулируеми ограничителни клапани. Този раздвоен път на потока – разделящ отварящите и затварящите хидравлични вериги – е определящата характеристика, която позволява на подовата пружина да предлага независимо регулиране на скоростта на затваряне и скоростта на заключване. Клапанът за скорост на затваряне обикновено контролира първоначалните 85 процента от дъгата на затваряне на вратата, дозирайки масло през относително голям отвор, за да върне вратата бързо, но без импулс. Възвратният клапан, който се активира, когато вратата се отвори над приблизително 70 градуса, осигурява хидравлично съпротивление, за да предотврати рязкото отваряне на вратата и повреждането на съседните стени или самия механизъм за завъртане. Клапанът за скорост на затваряне регулира последните 15 процента от хода, ограничавайки потока през микроотвор, за да се гарантира, че вратата се приближава плавно до рамката и захваща ключалката без да се затръшва. Усъвършенстваните конструкции на подови пружини включват термостатични компенсационни елементи – биметални ленти или термични разширителни пръти – които автоматично регулират размерите на отворите при промяна на температурата на маслото, поддържайки постоянно време за затваряне в температурни диапазони от -15°C до +50°C. Без тази компенсация, подова пружина, предназначена за отопляемо фоайе, би се затваряла неприемливо бавно при температури под нулата, тъй като маслото се сгъстява, или би се затръшвала опасно при пряко лятно слънце, тъй като вискозитетът намалява.
Съхранение на пружинна енергия и предаване на въртящ момент
Механизмът за съхранение на енергия на Подова пружина разчита на здрава спирална компресионна пружина, често изработена от дюзоструйка от хром-силициева или хром-ванадиева пружинна стомана за максимална устойчивост на умора. Когато вратата се отваря, въртящият се шпиндел задвижва гърбичен и ролков възел, който компресира тази пружина аксиално, преобразувайки кинетичната енергия на отварящата се врата в потенциална енергия, съхранена в пружинните намотки. Профилът на гърбицата е критично проектиран: той трябва да осигурява линейна или прогресивна крива на въртящия момент, която да се усеща естествено за потребителя, като същевременно съхранява достатъчно енергия при ниски ъгли на отваряне, за да се осигури надеждно заключване от всяка позиция. Математическата връзка между повдигането на гърбицата и компресията на пружината следва внимателно проектирана полиномна или частична крива, съобразена с очакваната маса и ширина на вратата. Твърде агресивна скорост на повдигане и вратата става трудна за отваряне; твърде плоска крива и подовата пружина не успява да затваря вратата надеждно от малки ъгли. Шпинделният и гърбичният възел предават въртящия момент от вратата чрез долно рамо или съединител с директно задвижване. При приложения с подови пружини за тежки условия на работа, включващи врати с тегло над 300 килограма, шпинделът обикновено е изкован от закалена легирана стомана с индукционно закалени лагерни шийки, поддържани от иглени ролкови или ъглови контактни лагери, способни да издържат на комбинирани радиални и аксиални натоварвания. Целият въртящ се механизъм трябва да поддържа концентричност в рамките на микрометрични допуски, за да се предотврати изтичане на масло през уплътнението на шпиндела - често срещана точка на повреда в лошо произведените устройства.
Структурно вграждане и пренасяне на натоварването върху основата
Структурната интеграция на Подова пружина Вграждането в строителната основа представлява инженерни предизвикателства, различни от всеки друг компонент на обковa на вратата. Циментираното тяло на подовата пружина – обикновено корпус от ковък чугун или сглобяема стомана – служи не само като хидравличен резервоар и корпус на цилиндъра, но и като основен структурен анкер, който пренася натоварванията от вратата към основата. Когато тежка стъклена врата се държи отворена на 90 градуса под натоварване от вятър, тялото на подовата пружина изпитва значителен момент на преобръщане. Този момент трябва да бъде поет от околната бетонна обвивка. Следователно дизайнът на циментовата кутия или стоманения улей, който приема подовата пружина, е неразделна част от структурната система. Ключовите параметри на проектиране включват минималната якост на натиск на бетона (обикновено C25/30 или по-висока), дълбочината на вграждане (обикновено 150 до 200 милиметра под нивото на готовия под) и осигуряването на адекватна армировка за предотвратяване на напукване около устройството. Горният шарнирен елемент, монтиран в горната част на вратата или траверсата, завършва пътя на натоварването, като ограничава горната част на вратата срещу странично изместване. Несъответствието между оста на шпиндела на подовата пружина и горния шарнирен шарнир създава паразитни странични сили, които ускоряват износването на лагерите и могат да доведат до изместване на вратата от позицията ѝ на задържане в отворено положение. Монтажът изисква прецизна настройка с помощта на лазерни инструменти за подравняване или прецизни шаблони, за да се поддържа вертикалното подравняване на осите в рамките на 0,5 градуса.
Уплътнителни системи и опазване на околната среда
Подземната инсталация разкрива Подова пружина до сурова и немилостива среда. Подпочвените води, почистващите разтвори и солите за размразяване, които мигрират през бетона, могат да корозират външния корпус и да проникнат във вътрешните механизми. Уплътнителната система на подовата пружина трябва да работи както при статични, така и при динамични условия. Уплътнението на шпиндела, което работи срещу въртящ се вал, представлява най-уязвимия интерфейс. Премиум конструкциите на подови пружини използват многоръбкови радиални уплътнения на вала, произведени от хидрогенирани нитрилни или флуоровъглеродни еластомери, често с интегрирана прахоупорна устна и пружина от неръждаема стомана, за да се поддържа постоянно налягане на контакт с устната, докато уплътнението се износва. Уплътнението на капака се уплътнява срещу готовата повърхност на пода, предотвратявайки проникването на вода от рутинното почистване на пода. За външни приложения или инсталации под земята, подовата пружина трябва да постигне степен на защита от проникване IP67 или по-висока, което показва пълна защита срещу прах и временно потапяне. Някои производители предлагат напълно потопяеми подови пружини с двойно уплътнени шпиндели и устойчиви на корозия корпуси от неръждаема стомана за места, предразположени към наводнения, или морска среда. Самото масло съдържа инхибитори на корозия и антипенители, за да защити вътрешните компоненти и да поддържа постоянна хидравлична производителност, дори ако през експлоатационния живот се наблюдава незначително проникване на влага.
Настройка, въвеждане в експлоатация и дългосрочна стабилност
Въвеждане в експлоатация на Подова пружина изисква прецизна настройка на множество хидравлични клапани, за да съответстват на специфичните характеристики на вратата и моделите на движение. Скоростта на затваряне, скоростта на заключване и интензитетът на обратното блокиране се регулират независимо чрез клапани с шестостенен ключ или плоска отвертка, достъпни от горната част на устройството след отстраняване на капака. Функциите за забавено действие, които държат вратата отворена за определен период от време, преди да започнат затварянето, добавят още едно измерение на регулируемост за съответствие с достъпността или преминаване на багаж. Дългосрочната стабилност на тези настройки обаче зависи от качеството на дизайна на клапана. Евтините подови пружинни устройства често използват иглени клапани, които са податливи на вибрационно отклонение, при което регулиращият винт постепенно се върти под циклични пулсации на налягането. Премиум дизайните използват фиксиращи се или заключени чрез триене регулиращи механизми, които поддържат настройката си за неопределено време. Самото масло се разгражда с течение на времето чрез окисляване, термично разграждане и замърсяване от износващи се частици. Докато правилно запечатаната подова пружина може да работи от 15 до 20 години без смяна на маслото, инсталациите с висок цикъл на работа в летища или болници може да изискват планиран анализ и подмяна на маслото, за да се поддържа постоянно време за затваряне и да се предпазят вътрешните компоненти от ускорено износване.
Заключение
The Подова пружина представлява инженерно творение, което съчетава хидравлика с високо налягане, прецизна кинематика на гърбицата, структурна динамика и уплътняване срещу замърсяване в един компактен пакет, заровен под пода. Способността му безшумно и надеждно да контролира движението на монументални врати с тегло стотици килограми, като същевременно остава напълно скрит от погледа, го прави незаменим компонент в съвременната архитектура. Успешното спецификиране изисква разбиране на хидравличната амортисьорна верига, която управлява характеристиките на затваряне, системата за съхранение на енергия пружина-гърбица, която определя усещането при работа, детайлите на структурното вграждане, които пренасят натоварванията във фундамента, и технологията на уплътняване, която предпазва прецизните вътрешни компоненти от подпочвени води и замърсители. Когато е правилно избрана, монтирана и пусната в експлоатация, висококачествената подова пружина ще осигури десетилетия безупречна служба, запазвайки както естетическата визия на архитекта, така и функционалната надеждност, изисквана от собствениците на сгради и управителите на съоръжения.
